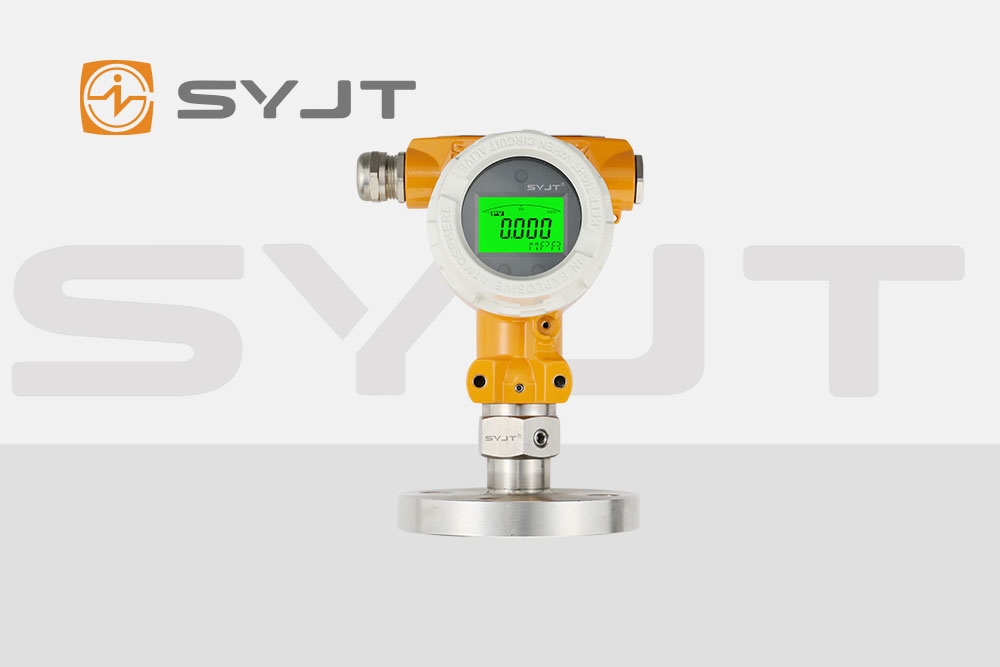

在工业自动化***域，差压变送器是流量测量的 “核心引擎”，其量程选择直接影响测量精度与系统稳定性。流量范围与差压变送器量程的匹配，本质是通过流体力学原理将流量信号转化为可量化的压力差信号。本文将从技术原理出发，解析如何根据流量范围科学确定量程，并对比关键选型要点。
一、流量与差压的数学关系：量程设计的理论基础
差压变送器测量流量的核心原理基于伯努利方程与节流装置特性。当流体流经孔板、文丘里管等节流件时，流速变化导致静压差 (ΔP) 产生，该差压与流量 (Q) 的平方成正比：
ΔP ∝ Q²
这意味着：
流量范围扩大时，差压呈指数增长。例如，流量翻倍，差压将增至四倍，对变送器量程的线性覆盖能力提出更高要求。
量程需覆盖正常流量波动范围。若流量范围为 Qmin 至 Qmax，变送器量程应至少满足 ΔP_min 至 ΔP_max (ΔP_max 对应 Qmax 时的差压)。
二、量程确定的关键步骤：从流量到差压的转化
1. 明确流量范围与工况参数
流量范围：需同时考虑正常工作流量与极端工况 (如启动、停机时的瞬时流量)。
流体性质：密度 (ρ)、黏度、压缩性等影响差压与流量的转换系数。例如，高密度流体在相同流量下产生的差压更大。
节流装置类型：孔板、喷嘴、文丘里管等节流件的差压 - 流量系数 (C 值) 不同，需根据标准 (如 ISO 5167) 选择匹配的变送器。
2. 计算理论差压范围
通过流体力学公式或节流装置制造商提供的选型软件，将流量范围转化为差压范围：
差压下限 (ΔP_min)：对应***小流量 (Qmin) 时的差压，需大于变送器零点漂移与噪声阈值。
差压上限 (ΔP_max)：对应***大流量 (Qmax) 时的差压，需留有安全余量 (通常为量程的 70%-80%)，避免过载损坏。
3. 选择变送器量程
根据计算出的 ΔP_min 与 ΔP_max，选择标准量程范围***接近的变送器型号。关键原则：
量程覆盖性：变送器量程应完全包含 ΔP_min 至 ΔP_max，且***佳工作点位于量程的 30%-70%(精度**区域)。
过载能力：考虑瞬时压力冲击 (如水锤效应)，选择量程上限为 ΔP_max 1.5-2 倍的变送器。
三、选型对比要点：技术参数与工况适配
1. 量程与精度
量程范围：微差压 (0-1kPa) 适用于小流量测量，高差压 (0-10MPa) 适用于高压大流量场景。
精度等级：0.25% FS (满量程) 适用于贸易结算或精密控制，1% FS 适用于一般过程监控。注意：精度需在量程的 30%-70% 区域内验***，超出此范围误差可能增大。
2. 静压与温度补偿
静压影响：高压管道中，流体静压 (如蒸汽管道压力) 可能叠加到差压信号上，需选择带静压补偿功能的变送器。
温度补偿：流体温度变化会导致密度波动，影响差压 - 流量转换精度。高端变送器通过内置温度传感器实现动态补偿。
3. 输出信号与通信协议
模拟信号 (4-20mA)：抗干扰能力强，适用于长距离传输，但无法传输诊断信息。
数字信号 (HART、FF、Profibus PA)：支持远程校准、故障诊断与多参数测量 (如同时输出差压、静压、温度)，但需控制系统兼容。
4. 材质与防护等级
过程连接材质：腐蚀性流体需选择哈氏合金、钽等耐腐蚀膜片;高温流体需采用高温硅油填充的膜盒。
防护等级：潮湿环境需 IP65 及以上防尘防水等级;爆炸危险区需选择防爆型 (如 Ex ia IIC T6)。
四、技术误区澄清：量程选择的常见陷阱
“量程越大越好”：过量程会导致小流量时信号分辨率降低，测量误差增大。
忽略静压与温度影响：未补偿的静压或温度变化可能使流量测量误差超过 10%。
未考虑安装方式：垂直管道与水平管道的差压分布不同，需根据安装方向调整量程计算。
结语：科学选型，精准测量
差压变送器的量程选择是流量测量系统的 “基石”，需综合流量范围、流体性质、工况条件与技术参数进行系统性设计。通过理解伯努利方程的数学关系、遵循量程覆盖原则，并对比精度、补偿功能、信号类型等关键参数，可实现差压变送器与流量范围的精准匹配，为工业过程控制提供可靠的数据支撑。
