摘要
热电偶与热电阻两类温度传感器的精度提升技术，通过分析材料特性、电路设计、环境干扰及校准方法等核心影响因素，提出多维度优化方案。研究结果表明，采用冷端补偿技术、三线制接线、集成化芯片及自动化校准系统，可显著降低测量误差，满足工业自动化、医疗设备及环境监测等***域对高精度测温的需求。
关键词
热电偶;热电阻;精度提升;冷端补偿;三线制接线;自动化校准
一、引言

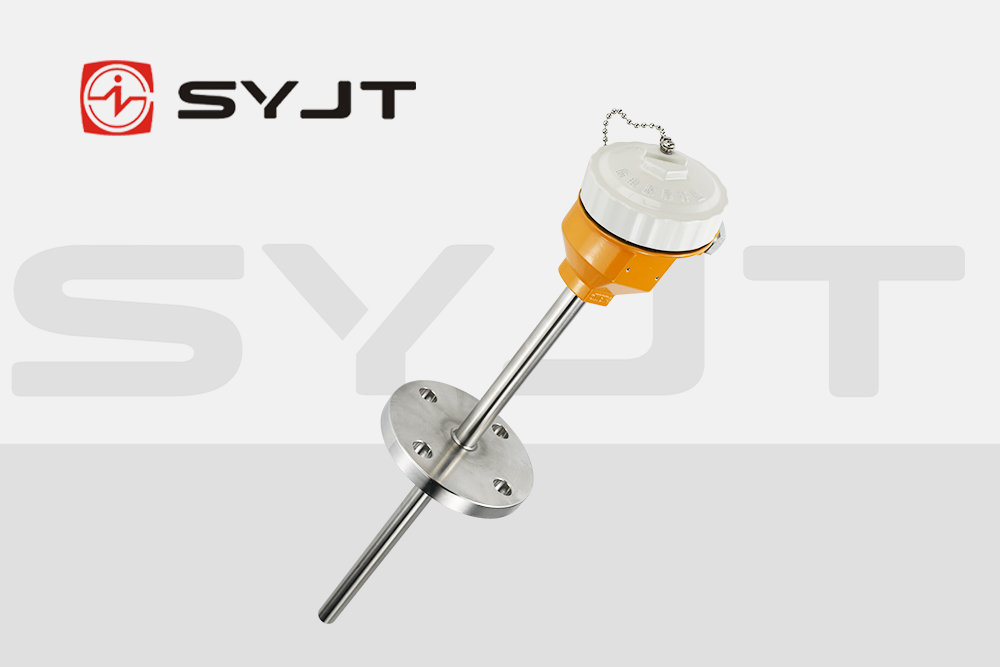

温度传感器作为工业过程控制的核心元件，其测量精度直接影响设备运行安全与产品质量。上仪生产的热电偶与热电阻凭借高可靠性广泛应用于电站、化工及医疗***域，但在高温、强电磁干扰及复杂工况下仍存在测量误差。本文结合传感器原理与工程实践，提出系统性精度提升方案，为行业技术升级提供理论支持。
二、热电偶精度提升技术
2.1 材料选择与结构优化
分度号匹配：根据温度范围选择铂铑10-铂(S型)、镍铬-镍硅(K型)等分度号热电偶。例如，S型热电偶适用于1300℃以上高温测量，K型则兼顾中低温区性价比。
保护套管设计：采用不锈钢或陶瓷套管，防止机械损伤与氧化。在电站锅炉汽包壁温测量中，铠装热电偶通过优化套管厚度与焊接工艺，减少热响应时间至3秒内。
尺寸优化：通过缩短热电偶长度至100mm以下，降低温度梯度误差。
2.2 冷端补偿技术
直接测量法：使用高精度铂电阻(如Pt100)采集冷端温度，结合线性化算法将热电势转换为实际温度值。例如，在-20℃至80℃冷端温度范围内，补偿误差可控制在±0.1℃以内。
集成芯片补偿：采用AD8495等热电偶放大器芯片，内置冷端补偿电路与24位ADC，支持K、J、T型热电偶信号处理。在工业现场测试中，该方案可降低噪声干扰至0.5μV以下。
电桥补偿法：通过不平衡电桥产生补偿电压，抵消冷端温度变化引起的热电势偏差。但需注意电桥电源稳定性，电压波动超过0.1%时误差显著增大。
2.3 电路噪声抑制
滤波设计：在信号输入端并联0.1μF陶瓷电容与10kΩ电阻，组成低通滤波器，抑制高频干扰。
屏蔽与接地：采用双绞线+屏蔽电缆传输信号，屏蔽层单点接地至DCS系统机柜，减少电磁耦合噪声。
放大器选型：使用INA128等低噪声仪表放大器，共模抑制比(CMRR)达120dB，可消除50Hz工频干扰。
三、热电阻精度提升技术
3.1 接线方式优化
三线制补偿：通过惠斯顿电桥原理，消除引线电阻(如铜导线0.1Ω/m)引起的测量误差。在100Ω Pt100热电阻测量中，三线制误差较两线制降低80%。
四线制校准：使用恒流源(如2mA)与高精度电压表，直接测量热电阻两端电压，消除引线电阻与接触电阻影响。
3.2 信号处理电路改进
恒压分压法：采用精密基准电压源(如REF5025)与分压电阻网络，将热电阻阻值转换为电压信号，再通过24位ADC(如ADS1248)数字化。
线性化处理：基于Callendar-Van Dusen方程，在单片机中实现电阻-温度转换算法，消除非线性误差。例如，在0℃至100℃范围内，Pt100热电阻的非线性误差可控制在±0.05℃以内。
3.3 环境干扰抑制
电磁屏蔽：在热电阻信号线周围敷设铜箔屏蔽层，减少电力电缆的感应干扰。
热隔离设计：将热电阻安装在导热系数低的陶瓷基板上，避免环境温度对测量结果的影响。
四、自动化校准与维护技术
恒温槽校准：使用高精度恒温槽(如-20℃至300℃范围内，波动度≤±0.01℃)对热电偶与热电阻进行分度点校准。
自动检定系统：基于LabVIEW开发自动化校准软件，实现升温、稳定、数据采集与误差计算的全流程自动化。例如，在K型热电偶校准中，系统可自动完成0℃、100℃、400℃等分度点的校准，耗时缩短至人工操作的1/5。
预测性维护：通过实时监测热电阻阻值变化(如每月记录1次)，结合大数据分析预测元件老化趋势，提前更换故障元件。
五、工程应用案例
在某600MW超临界电站锅炉汽包壁温测量中，采用以下优化方案：
传感器选型：使用铠装S型热电偶与Pt100热电阻组合，覆盖50℃至1300℃温度范围。
冷端补偿：采用AD8495芯片实现冷端补偿，误差降低至±00.2℃。
信号处理：三线制接线+四线制校准，消除引线电阻影响。
自动化校准：每季度通过恒温槽校准热电阻，年误差漂移量控制在±0.5℃以内。
应用后，锅炉汽包壁温测量误差从±2℃降低至±0.5℃，有效避免了超温运行风险，年节约检修成本约50万元。
结论
分析热电偶与热电阻的误差来源，提出材料优化、冷端补偿、电路降噪及自动化校准等系统性精度提升方案。在工程实践中，采用集成化芯片与自动化校准系统，可显著降低测量误差，满足工业自动化与高精度测温需求。未来研究可聚焦于无线传感器网络与AI算法在温度测量中的应用，进一步提升系统智能化水平。
