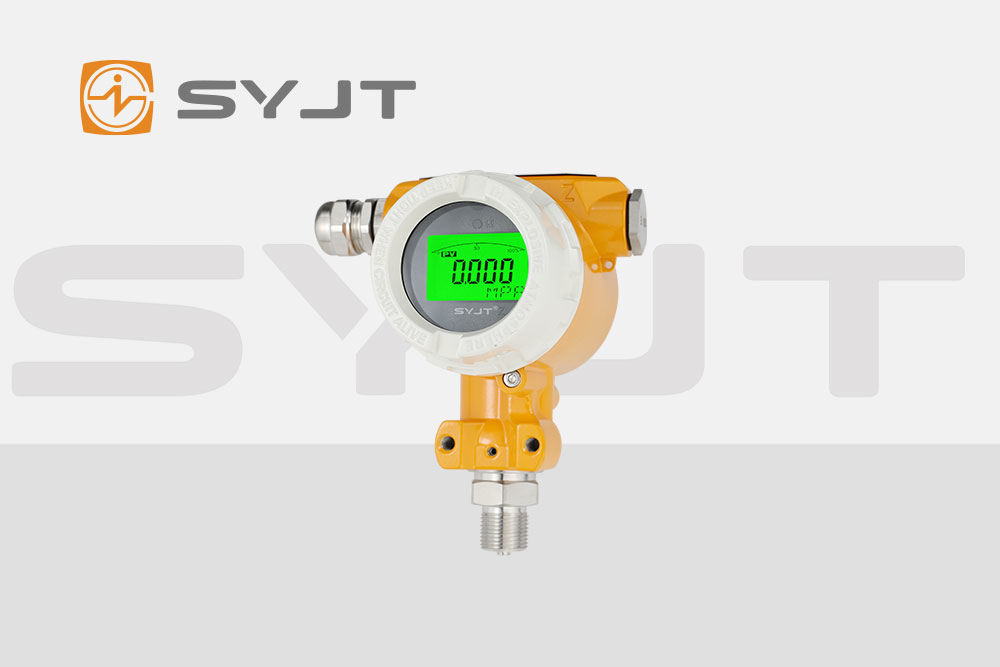

压力变送器作为工业自动化***域的核心仪表，其稳定性直接影响生产系统的安全与效率。上仪压力变送器凭借高精度、高可靠性在化工、电力、冶金等行业广泛应用，但长期运行中仍可能因环境、安装或元件老化引发故障。本文结合现场案例与设备特性，系统梳理常见故障的诊断逻辑与快速维修技巧，助力工程师高效解决问题。
一、故障诊断的核心逻辑：分层排查法
1. 电源层排查
现象：变送器无输出或输出异常。
步骤：
极性检查：用万用表测量电源端电压，确认极性正确(24V DC±10%)。若电压低于12V，需检查回路负载是否超限(负载阻抗≤(供电电压-12V)/0.02A)。
接线检查：检查电源线是否松动、氧化，尤其关注现场接线盒与DCS机柜的连接点。因接线盒内螺丝松动导致电压跌落至10V，引发变送器频繁重启。
安全栅验***：若使用安全栅，测量其输入/输出电流是否一致。若安全栅输出电流低于4mA，需更换或校准。
2. 信号层排查
现象：输出信号波动大或固定偏差。
步骤：
屏蔽线检查：确认屏蔽层单端接地(通常接至DCS机柜侧)，避免多点接地形成环流。因屏蔽线未接地，导致信号受变频器干扰。
阻抗匹配：若显示仪表输入为1-5V，需在回路中并联250Ω精密电阻。因未并联电阻，导致信号衰减至0.8V，显示值偏低。
HART通信测试：通过手操器读取变送器参数，确认量程、阻尼时间设置合理。若阻尼时间过短(默认0.2秒)，可能放大工艺波动。
3. 过程层排查
现象：测量值与实际不符或无显示。
步骤：
导压管检查：
堵塞：关闭取压阀，打开排污阀，若排出液体含杂质或气体，需清洗导压管并加装过滤器。
积液/气：测量气体时，导压管**点需加排液阀;测量液体时，**点需加排气阀。某油田因导压管积液，导致蒸汽流量测量偏差达20%。
冷凝罐验***：用于蒸汽测量时，冷凝罐液位需保持1/2-2/3高度。若液位过低，蒸汽直接冲击膜片，可能造成**损坏。
膜片状态：检查膜片是否凹陷、变形或渗漏。膜片腐蚀穿孔，导致介质渗入变送器内部，引发电子线路板短路。
二、典型故障的快速维修技巧
1. 输出≥20mA或≤4mA
原因：实际压力超量程(如工艺压力突增至10MPa，而变送器量程为6MPa)。传感器膜片损坏(如过压冲击或腐蚀)。
维修：
紧急处理：立即关闭取压阀，防止膜片进一步损坏。
量程复核：通过手操器读取当前压力值，若超过量程上限90%，需更换量程更大的变送器。
膜片更换：若膜片凹陷或渗漏，需返厂更换膜盒组件(型号需与原变送器一致)。
2. 输出波动大
原因：工艺压力波动(如泵启停、阀门动作)。电磁干扰(如变频器、大功率电机)。
维修：
工艺优化：调整PID参数或增加缓冲罐，减少压力脉冲。
抗干扰措施：信号线穿镀锌钢管敷设，钢管两端接地。在变送器电源端加装滤波器(截止频率≤100Hz)。远离动力电缆(间距≥30cm)。
3. 零点漂移
原因：长期运行导致膜片弹性失效。环境温度变化(如冬季低温导致膜片收缩)。
维修：
零点校准：关闭取压阀，打开排污阀泄压。通过手操器进入“零点校准”菜单，确认当前压力为0MPa(大气压)。保存设置并重启变送器。
温度补偿：若环境温度波动大，选用带温度补偿功能的智能变送器。
4. 显示“Er01”或“Er03”
原因：
Er01：膜盒非法过压(如压力冲击超过量程3倍)。
Er03：输入超出膜盒测量极限(如高温蒸汽导致膜片温度超限)。
维修：
膜盒复位：若为Er01，关闭电源，等待10分钟后重新上电，膜盒可能自动复位。
量程调整：若为Er03，降低变送器量程或增加缓冲装置(如膨胀罐)。
返厂检修：若故障代码持续存在，需更换膜盒或电子线路板。
三、预防性维护与长效管理
1. 定期巡检
外观检查：每月检查变送器外壳是否腐蚀、接线是否松动。
性能测试：每季度用标准压力源(如活塞式压力计)比对变送器输出，偏差超过±0.5%需校准。
导压管清洗：每半年排污一次，防止杂质沉积。
2. 备件管理
关键备件：储备常用量程的膜盒组件、电子线路板，缩短维修周期。
版本控制：记录变送器固件版本，升级时统一批次，避免兼容性问题。
3. 人员培训
故障模拟：通过培训平台模拟“输出异常”“通信中断”等场景，提升工程师应急能力。
上仪压力变送器的故障诊断需结合电源、信号、过程三层逻辑，通过分层排查快速定位问题根源。维修时优先采用校准、调整等非侵入式方法，必要时更换膜盒或电子线路板。通过预防性维护与人员培训，可显著降低故障率，保障生产系统长周期稳定运行。
