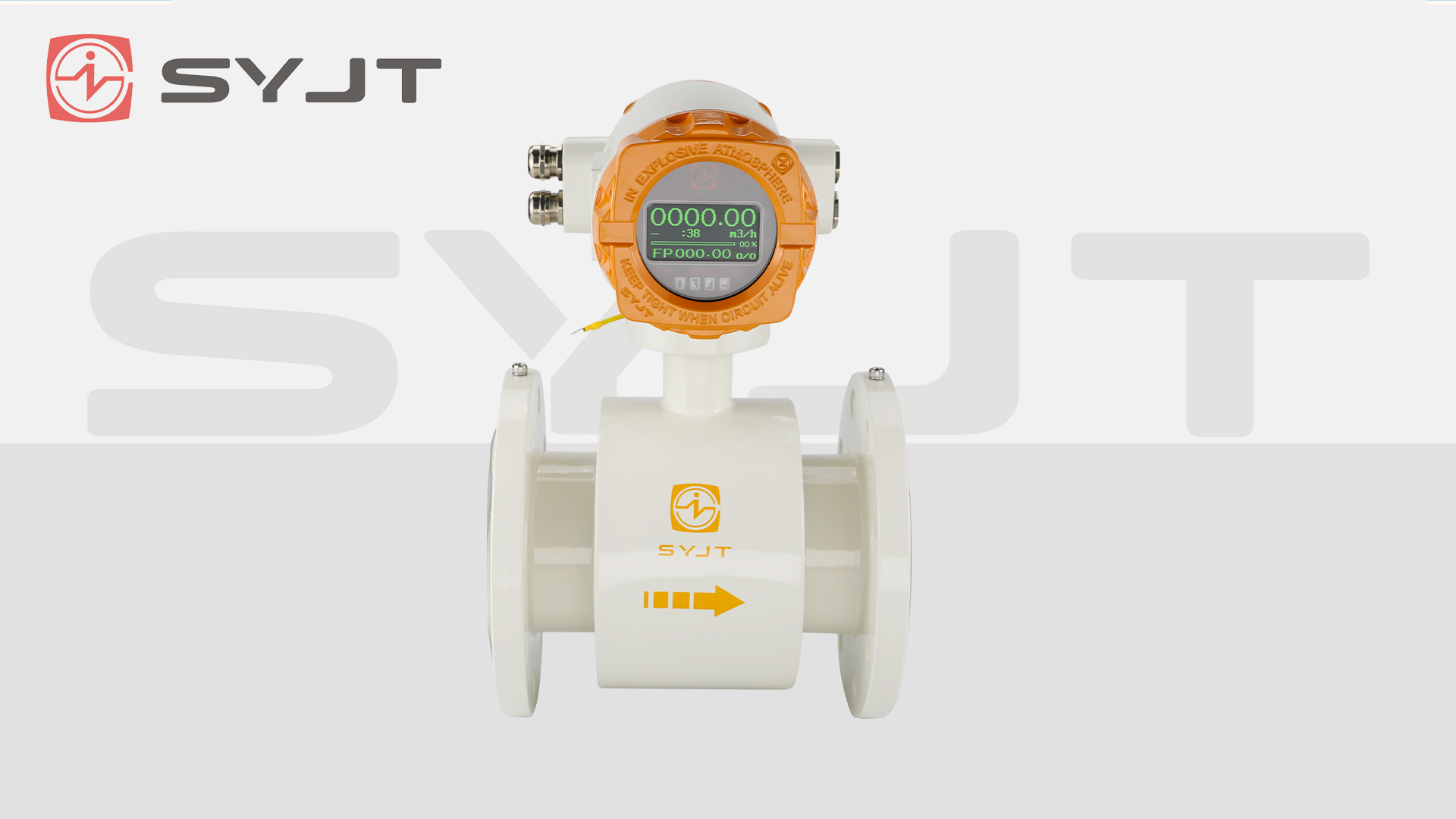

在石油化工、煤矿开采、制药等工业***域，易燃易爆气体与腐蚀性液体共存的环境对流量测量设备提出了严苛要求。电磁流量计凭借其无阻流部件、高精度、耐腐蚀等优势，成为危险液体环境中的理想选择。上海上仪通过本质安全型与隔爆型双路径设计，结合耐腐蚀材料与智能防护技术，构建了覆盖0区至2区的全场景防爆解决方案，为危险液体环境下的流量测量提供了可靠保障。
一、防爆设计的核心逻辑：本质安全与隔爆的双重保障
1.1 本质安全型设计：从电路源头消除风险
本质安全型(Ex ia/ib)电磁流量计通过限制电路能量实现防爆，其核心在于控制电火花能量与表面温度。上仪采用以下技术：
低功耗电路设计：选用新型集成电路元件，将工作电压降至12V以下，电流限制在100mA(ia级)或150mA(ib级)以内，确保故障状态下能量不足以引燃爆炸性气体。
能量泄放与保护回路：在励磁电路中集成电容、电感储能器件的限流模块，配合快速熔断器与齐纳二极管，在短路或断路时将电火花能量控制在0.2mJ以下(远低于甲烷引燃阈值0.28mJ)。
安全栅隔离技术：通过关联设备(如ZB系列安全栅)将危险区与非危险区电路分隔，限制能量传递。例如，在煤矿井下应用中，安全栅可将4-20mA信号能量压缩至0.01W，满足ib级防爆要求。
典型案例：上仪为煤矿设计的Ex ia IIC T6型电磁流量计，采用双腔室隔爆外壳与本质安全电路复合结构，成功应用于甲烷浓度达5%的井下排水系统。
1.2 隔爆型设计：物理隔离爆炸传播
针对高功率需求场景(如大口径流量测量)，上仪采用隔爆型(Ex d)设计，通过强化外壳结构阻止内部爆炸传播：
双腔室密封结构：电源接线腔与信号接线腔独立密封，接合面采用细密螺纹(螺距≤0.5mm)与O型圈双重密封，确保IP68防护等级。
抗爆外壳材料：选用Q235B碳钢或316L不锈钢，外壳厚度≥8mm，可承受1.5倍***大爆炸压力(如甲烷爆炸压力达0.8MPa时，外壳变形量<0.1mm)。
防爆铠装电缆：传感器与转换器间采用镀锌钢带铠装电缆，配合金属接头与密封填料，防止电缆损伤引发火花。
数据支撑：上仪隔爆型电磁流量计通过GB 3836.2-2010标准测试，在1.1倍额定压力下保持10分钟无泄漏，成功应用于中石化镇海炼化项目，在氢氟酸腐蚀与氢气泄漏共存环境中稳定运行5年。
二、危险液体环境适应性设计：耐腐蚀与抗干扰的协同优化
2.1 耐腐蚀材料体系：覆盖全介质谱系
上仪根据介质特性提供定制化衬里与电极材料：
强酸环境：采用聚四氟乙烯(PTFE)衬里(厚度≥3mm)与钽电极，耐沸点盐酸、硝酸腐蚀，适用温度≤180℃。
碱液环境：选用聚氨酯(PU)衬里与哈氏合金C-276电极，抗15%氢氧化钠溶液腐蚀，寿命达10年以上。
有机溶剂环境：使用聚全氟乙丙烯(F46)衬里与铂铱合金电极，耐丙酮、甲苯等溶剂侵蚀，电导率稳定性优于0.5%。
2.2 抗干扰励磁技术：稳定信号输出
针对浆液、污水等复杂介质，上仪采用以下技术提升测量精度：
矩形波励磁：以1/8工频周期切换磁场方向，消除流体噪声干扰，信噪比(SNR)提升至60dB以上。
双频励磁技术：低频(1/16工频)用于低流速测量，高频(1/4工频)抑制浆液噪声，量程比达1500:1。
智能空管检测：通过电极阻抗监测与流量突变分析，自动识别空管状态并触发报警，避免误测量。
三、典型应用场景：从煤矿到化工的全行业覆盖
3.1 煤矿井下排水系统
挑战：甲烷与水混合介质、空间狭小、振动强烈。
解决方案：
选用Ex ia IIC T6型本质安全流量计，配合IP68防护等级与抗震设计(抗振频率10-150Hz，加速度≤5g)。
采用分体式结构(传感器与转换器间距≤100m)，通过MODBUS RTU协议实现远程监控。
3.2 化工行业强腐蚀介质测量
挑战：氢氟酸、浓硫酸等超强腐蚀性液体。
解决方案：
定制PTFE衬里与钽电极流量计，配合正压通风系统(保持壳体内压力>100Pa)。
集成温度补偿算法，消除介质温度波动对电导率的影响。
3.3 制药行业卫生级测量
挑战：CIP/SIP清洗、无菌要求、小口径测量。
解决方案：
采用316L不锈钢外壳与PTFE衬里，支持121℃高温蒸汽灭菌。
提供DN15-DN50小口径一体化设计，配合快装卡箍连接，安装时间缩短至30分钟。
四、未来展望：智能化与集成化趋势
上仪正推进以下技术升级：
AI故障预测：基于设备运行数据构建LSTM神经网络模型，提前30天预测衬里磨损、电极腐蚀等故障。
无线通信集成：开发LoRaWAN模块，实现流量计与SCADA系统的低功耗无线连接，降低布线成本40%。
多参数融合测量：集成温度、压力传感器，通过多物理场耦合算法提升复杂工况下的测量精度。
上仪电磁流量计通过本质安全与隔爆双路径设计、耐腐蚀材料体系与抗干扰励磁技术，构建了覆盖煤矿、化工、制药等行业的危险液体测量解决方案。未来，随着智能化技术的融入，上仪将继续引***防爆流量计向更高精度、更低维护成本的方向发展，为工业安全与效率提升提供核心支撑。
