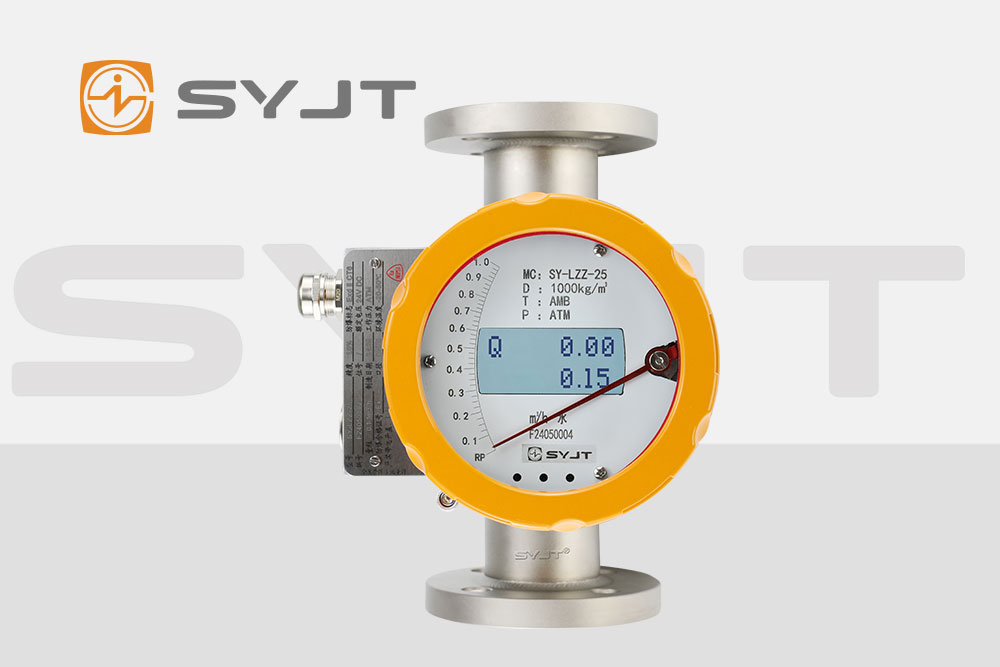

金属管浮子流量计作为工业流量测量的核心仪表，其稳定性直接关系到工艺控制精度与设备安全。在核电、石油化工等振动敏感场景中，地震、管道脉动或机械振动可能引发测量误差甚至仪表损坏。上仪金属管浮子流量计通过系统性抗震设计，结合材料科学、流体力学与结构力学的创新应用，实现了振动工况下的高稳定性运行。本文从技术原理、结构优化与动态补偿三方面解析其抗震设计逻辑。
一、抗震设计的技术原理
1. 力平衡机制的动态稳定性
金属管浮子流量计基于浮子受力平衡原理：当流体自下而上通过锥形测量管时，浮子受浮力、重力与流体动压力作用，***终在某一高度达到平衡。振动工况下，流体脉动会引发浮子瞬时受力波动，导致测量值跳变。上仪通过以下设计实现动态稳定：
锥管锥度优化：采用渐缩锥管结构，使流体流速随管径缩小自然加速，形成稳定的环隙流场。即使存在振动，流体动能仍能通过锥管几何约束维持环隙面积的相对恒定，减少浮子受力突变。
浮子质量分布设计：浮子采用密度梯度材料，重心位于几何中心下方，形成“自稳定”结构。振动引发的侧向力通过重心偏移产生的恢复力矩抵消，确保浮子垂直运动轨迹的稳定性。
2. 非接触式信号传输机制
传统机械式浮子流量计通过磁耦合传递位移信号，但振动可能导致磁耦合部件偏移，引发信号失真。上仪采用全金属密封磁耦合结构，结合以下技术：
磁路冗余设计：在浮子与指示器间设置双磁环，形成闭合磁回路。即使单一磁环因振动偏移，另一磁环仍能维持信号传输，确保位移检测的连续性。
动态阻尼补偿：在信号转换电路中集成微分环节，通过算法滤除振动引发的高频噪声，保留与流量相关的低频信号，实现“抗振不抗流”的动态响应特性。
二、结构抗震优化策略
1. 测量管与法兰的刚性连接
振动工况下，测量管与法兰的连接强度直接影响仪表整体刚度。上仪采用以下结构强化措施：
一体式法兰设计：测量管与法兰通过整体锻造工艺成型，消除焊接应力集中点，提升抗疲劳性能。
预紧力控制技术：法兰螺栓安装时施加特定预紧力，使连接面处于弹性变形范围内。振动引发的交变载荷通过螺栓弹性变形吸收，避免连接面松动导致的测量管共振。
2. 浮子导向系统的低摩擦设计
浮子与测量管内壁的摩擦是振动误差的主要来源之一。上仪通过以下设计降低摩擦影响：
表面处理工艺：测量管内壁采用电解抛光技术，表面粗糙度降至Ra0.2μm以下，减少浮子运动阻力。
导向轴与浮子分离结构：传统设计将导向轴与浮子刚性连接，振动易导致轴向偏移。上仪采用浮动式导向轴，通过弹簧片与浮子柔性连接，允许轴向微位移，避免因振动引发的卡滞现象。
三、动态补偿与自适应控制
1. 振动频率识别与补偿
上仪流量计内置振动传感器，可实时监测管道振动频率与幅值。通过以下算法实现动态补偿：
频域分析技术：将浮子位移信号转换为频域谱，识别振动频率成分。通过数字滤波器滤除与振动频率相关的信号，保留流量相关的低频成分。
自适应阈值调整：根据振动幅值动态调整信号检测阈值。高振动工况下，提高阈值以屏蔽噪声;低振动工况下，降低阈值以提升检测灵敏度。
2. 流场稳定性增强技术
振动引发的流场紊乱是导致测量误差的根本原因。上仪通过以下流体力学设计优化流场：
阻流环结构：在测量管入口处设置多孔阻流环，将流体动能均匀分散，减少涡流生成。即使存在振动，阻流环仍能维持流场稳定性。
出口扩压段设计：测量管出口采用渐扩结构，使流体流速逐渐降低，减少出口湍流对下游管道的影响，形成“测量区-缓冲区”的流场分层，提升抗振能力。
上仪金属管浮子流量计的抗震设计，通过力平衡机制的动态优化、结构刚性的系统性提升与动态补偿技术的集成应用，实现了振动工况下的高稳定性测量。其核心逻辑在于：以流体力学原理约束振动对流场的影响，以结构力学设计吸收振动能量，以信号处理技术滤除振动噪声，***终形成“抗振-稳流-精测”的闭环控制系统。这一设计理念不仅适用于金属管浮子流量计，也为工业仪表的抗震设计提供了通用性技术框架。
